Контроль качества – один из ключевых пунктов в производстве. Точные измерения особенно важны в таких отраслях, как аэрокосмическая промышленность, энергетика, станкостроение и гражданская инфраструктура, где даже малейшая ошибка может привести к серьезным последствиям.
Исторически для пространственных замеров инженеры использовали традиционные инструменты, такие как штангенциркули, микрометры, высотомеры и угломеры. Однако эти инструменты имеют свои ограничения. Появление координатно-измерительных машин (КИМ) упростило измерения, но у КИМ есть и недостатки: они медленно измеряют сложные геометрические формы, требуют прямого физического контакта, не справляются с труднодоступными участками, такими как глубокие полости, и имеют сложные настройки с ограниченной масштабируемостью для крупных объектов.
Метрологические 3D-сканеры — это следующее поколение инструментов для обеспечения точности измерений. Они нашли широкое применение на многочисленных производственных площадках благодаря тому, что быстро оцифровывают объекты, отличаются портативностью (в случае ручных моделей) и предоставляют данные, совместимые с большинством инженерными программами. Если вы хотите купить 3D-сканер для метрологического контроля, важно разобраться в их типах и характеристиках.
Какие 3D-сканеры доступны на рынке?
3D-сканеры различаются по портативности (стационарные или ручные) и технологии сканирования. Эти факторы играют ключевую роль при выборе устройства.

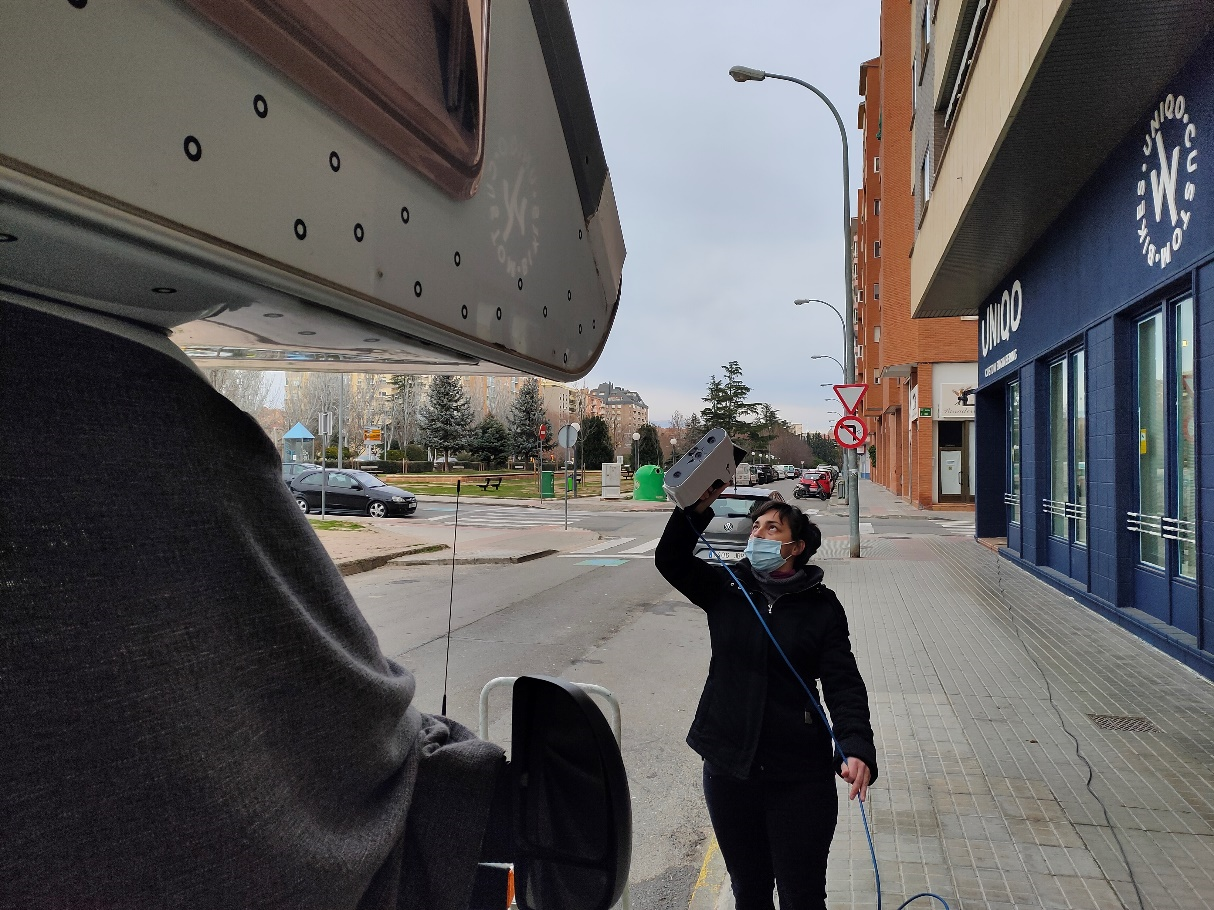

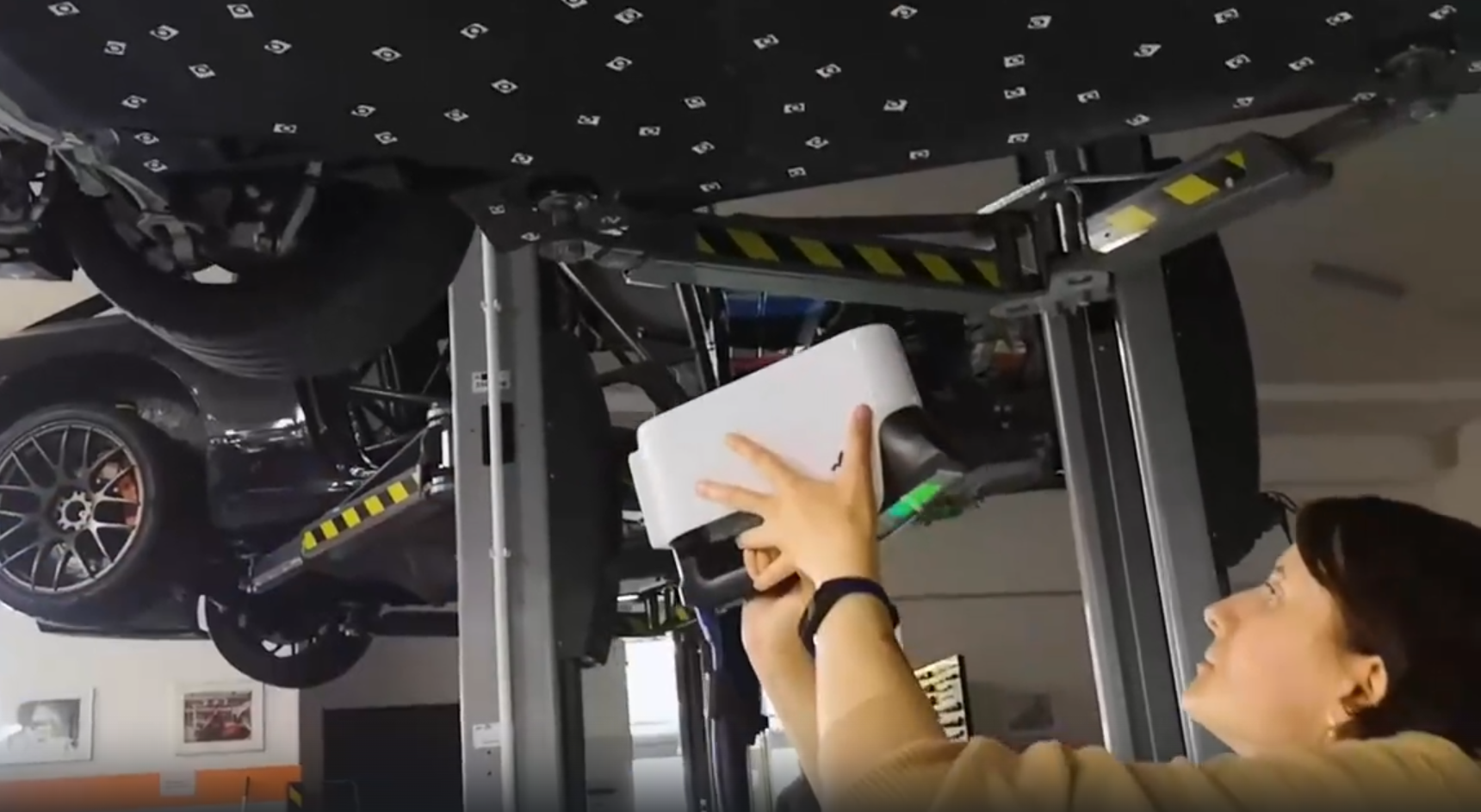

Ручные 3D-сканеры – легкие и универсальные, что делает их идеальным выбором для сканирования в ограниченном пространстве или на выезде. Например, портативный 3D-сканер может оцифровать днище авто, небольшой инструмент в офисе или промышленные объекты на выезде. Если вы хотите купить ручной 3D-сканер, обратите внимание на его мобильность и удобство.
Стационарные 3D-сканеры, установленные на штативы или роботизированные манипуляторы, лучше подходят для лабораторных условий или конвейерных линий. Они менее гибкие, но идеальны для повторяющихся в большом объеме задач.
Технология сканирования — еще один важный аспект, который важно учесть при выборе метрологического 3D-сканера:
- Структурированный свет (синий/белый свет): такие сканеры проецируют световые узоры для захвата данных о поверхности. Они быстрые, высокоточные (примерно 0,07–0,1 мм) и экономичные, подходят как для стационарных, так и для ручных моделей.
- Лазерная триангуляция: лазерные 3D-сканеры используют лазерные линии для измерений. Они обеспечивают высочайшую точность (до 0,02 мм), что делает их идеальными для миниатюрных промышленных деталей. Однако купить лазерный 3D-сканер с высокой точностью может быть очень дорого.
Ключевые характеристики метрологических 3D-сканеров
Определите ваши потребности
Прежде чем купить 3D-сканер, оцените условия работы. Будете ли вы сканировать в помещении на фиксированном месте или нужна портативность для разных объектов? Какие предметы вы будете оцифровывать? Это могут быть миниатюрные промышленные детали одинакового размера или объекты разной формы и размера с труднодоступными участками, такие, как например, лопасти турбин со сложными креплениями.
Точность и разрешение
Точность и разрешение — основные параметры в метрологии. Точность показывает, насколько измерения сканера соответствуют реальным размерам объекта, а разрешение определяет мельчайшие детали, которые устройство может захватить.
Высокая точность и разрешение важны, но не всегда необходимы. Для крупных объектов (например, длиной 5 метров), используемых в контроле качества, достаточно точности 0,1 мм и разрешения 0,6 мм. Если объект не имеет мелких деталей, вложение в сверхвысокую точность не оправдано экономически.
Для небольших объектов (например, длиной 5 см) с многочисленными узорами, углублениями или выступами требуется более высокая точность. Метрологический 3D-сканер с точностью около 0,07 мм и разрешением 0,15 мм создаст модель высокого качества. Крошечные объекты длиной всего несколько миллиметров требуют еще более высокой точности, которую могут обеспечить уже лазерные метрологические сканеры.
Программное обеспечение
Аппаратное обеспечение сканера — это лишь часть уравнения: программное обеспечение преобразует необработанные данные в полезные сведения. Для метрологии важно:
- Генерация сетки в реальном времени: визуализация модели на экране во время сканирования, чтобы выявить ошибки на ранней стадии.

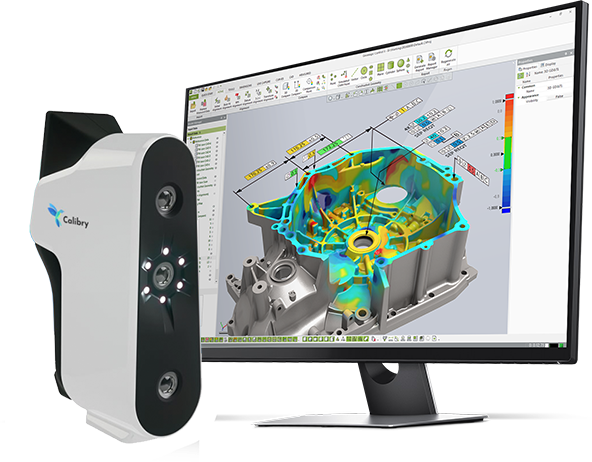

- Инструменты контроля: сравнение сканов с CAD-файлами для анализа отклонений (например, цветовые карты допусков).
- Совместимость: интеграция с существующими инструментами, такими как SolidWorks.
Некоторые производители предлагают комплекты с CAD-программами, предоставляя клиентам комплексные решения.
Дополнительные аспекты при выборе 3D-сканера
Скрытые расходы
Помимо стоимости самого сканера, учтите скрытые расходы:
- Обучение и настройка оборудования;
- Техническое обслуживание;
- Аксессуары: рюкзаки, маркеры, штативы;
- Лицензии или обновления программного обеспечения.
Бюджет в 400 000 рублей может позволить купить ручной 3D-сканер с базовым ПО, но высокопроизводительные автоматизированные системы могут стоить более 8 миллионов рублей.
Поддержка поставщика
Метрологические 3D-сканеры — сложные и дорогие устройства. На начальном этапе у вас может возникнуть множество вопросов, поэтому поддержка поставщика критически важна. Есть ли гарантия на сканер? Предоставляет ли поставщик техническую помощь? Уточните наличие местных дистрибьюторов или оперативной службы поддержки на случай, если понадобится устранить неполадки. Можно ли протестировать демо-версию устройства? Мы рекомендуем оценить сканер на ваших деталях перед покупкой.
Покупка 3D-сканера для метрологии — это инвестиция в точность и эффективность. Начните подбор устройства, отталкиваясь от ваших потребностей: тип объекта, требуемые точность/разрешение и особенность рабочих процессов. Независимо от того, сканируете ли вы мелкие компоненты или крупные сборки, правильный 3D-сканер повысит скорость работ и оптимизирует производство.
